Cara Mengurangi Busa Saat Pengisian CSD

Mengurangi busa selama pengisian minuman ringan berkarbonasi (CSD) memerlukan kontrol mekanis fluida yang sistematis di seluruh arsitektur pengisian, khususnya menjaga keseimbangan tekanan balik yang tepat, mendinginkan suhu minuman di bawah 4°C, mengoptimalkan dinamika aliran laminar melalui katup pengisian pelat putar, mempertahankan profil snifting mekanis yang konsisten, dan menerapkan jalur pengisian CSD botol kaca terintegrasi yang dirancang dengan sistem kompensasi tekanan isobarik sanitasi.

Sekilas

1. Mengapa Terjadi Busa Saat Pengisian CSD

Busa selama pemrosesan minuman ringan berkarbonasi terjadi ketika karbon dioksida terlarut dengan cepat terdesorpsi dari fase cair ke fase gas karena penurunan tekanan tiba-tiba, peningkatan suhu produk, gesekan geser dinding batas, atau turbulensi mekanis yang terjadi selama perpindahan cairan.

Fisika inti yang mengatur karbonasi minuman bergantung pada keseimbangan termodinamika dinamis antara air cair, asam karbonat terlarut, dan gas karbon dioksida. Dalam lingkungan produksi industri, menjaga keseimbangan ini merupakan tantangan teknik utama. Ketika cairan berkarbonasi mengalir melalui peralatan pengisi ke dalam wadah kosong, setiap gangguan pada gradien tekanan menyebabkan molekul CO₂ terlarut menyatu menjadi gelembung mikro. Fenomena ini, yang dikenal sebagai degassing atau nukleasi, dipercepat ketika energi kinetik dimasukkan ke dalam aliran cairan melalui perubahan arah yang tiba-tiba, tumbukan cairan dengan kecepatan tinggi, atau kekasaran permukaan di dalam pipa transfer dan dinding wadah. Pada yang canggih jalur pengisian CSD botol Kaca , dinamika cairan harus diatur oleh parameter mekanis fluida yang tepat untuk mencegah kehilangan volume yang sangat besar dan variasi berat pengisian bersih yang disebabkan oleh ekspansi busa yang tidak terkendali.

Dari sudut pandang teknik, pembentukan busa selama pengisian menciptakan inefisiensi operasional yang parah. Ketika busa berkarbonasi mengembang hingga ke zona leher wadah, hal ini akan menggantikan volume cairan yang diinginkan, menyebabkan kemasan kurang terisi, ketinggian pengisian tidak tepat, dan kehilangan hasil minuman yang berlebihan. Selain itu, adanya busa selama pemindahan botol ke mahkota atau penutup menyebabkan cairan tumpah, kontaminasi leher botol yang parah, dan peningkatan risiko pembusukan mikrobiologis di sekitar bibir penyegel. Memahami akar penyebab terjadinya busa memerlukan evaluasi rinci termodinamika fluida, kimia permukaan wadah, dan interaksi mekanis mesin pengisi di setiap fase siklus pemberian dosis.

Untuk mendiagnosis dan menghilangkan pembentukan busa secara sistematis selama pembotolan minuman berkarbonasi, insinyur pabrik harus memeriksa tiga kategori vektor operasional yang berbeda: perilaku gas molekuler dalam profil tekanan/suhu yang bervariasi, gesekan permukaan fisik yang dihasilkan oleh geometri internal wadah, dan geseran mekanis yang dipaksakan oleh katup takaran cairan dan pompa distribusi produk.

Perilaku CO₂ dalam Minuman Berkarbonasi

Perilaku karbon dioksida terlarut dalam matriks minuman berbahan dasar air diatur secara ketat oleh Hukum Henry, yang menetapkan bahwa pada suhu konstan, jumlah gas terlarut dalam cairan berbanding lurus dengan tekanan parsial gas tersebut di atas cairan. Kelarutan karbon dioksida meningkat secara eksponensial seiring dengan penurunan suhu minuman dan peningkatan tekanan operasi sistem. Dalam formulasi minuman ringan berkarbonasi pada umumnya, konsentrasi CO₂ berkisar antara 3,0 hingga 9,0 gram per liter (1,5 hingga 4,5 volume gas). Ketika cairan bertekanan yang mengandung gas terlarut mengalami penurunan tekanan secara tiba-tiba hingga ke tingkat atmosfer tanpa kontrol tekanan balik, matriks cairan menjadi sangat jenuh. Ketidakstabilan termodinamika ini memaksa gas keluar dari larutan, menghasilkan busa mikro padat dalam hitungan milidetik.

Pengaruh Bahan Kemasan

Struktur fisik dan karakteristik permukaan wadah memainkan peran yang berpengaruh dalam nukleasi busa. Wadah kaca menunjukkan profil energi permukaan dan kekasaran permukaan mikroskopis yang berbeda dari kaleng PET atau aluminium. Celah mikro internal, cacat produksi, atau residu partikulat pada dinding samping kaca bertindak sebagai tempat nukleasi energik di mana gelembung gas mudah berlabuh, mengembang, dan terlepas. Selain itu, inersia termal wadah kaca berdinding tebal dapat meningkatkan suhu produk minuman dingin yang masuk saat bersentuhan jika wadah disimpan di ruang gudang tanpa AC. Menerapkan jalur pengisian CSD botol kaca otomatis yang dilengkapi dengan nozel pengkondisi termal pra-bilas mengurangi perbedaan tegangan permukaan dan menstabilkan suhu kontak wadah sebelum katup cairan digerakkan.

Penyebab Terkait Mesin

Cacat mesin mekanis dan pengaturan katup yang tidak optimal merupakan penyebab utama terjadinya busa kronis selama operasi pembotolan komersial. Faktor mekanis mencakup getaran yang ditransmisikan melalui lingkaran pitch carousel pengisi utama, gasket penyegel elastomer yang aus di dalam katup pengisian, bel pemusatan wadah yang tidak sejajar, perlambatan cairan secara tiba-tiba, dan profil knalpot yang salah. Jika katup pengisian gagal mencapai segel kedap udara sepenuhnya pada lapisan botol selama pra-tekanan, kebocoran tekanan merusak keadaan isobarik, memicu kedipan cairan yang hebat dan pembentukan busa padat di dalam rakitan tabung pengisian.

2. Kontrol Suhu: Landasan Pengurangan Busa

Mempertahankan suhu produk yang konsisten antara 2°C dan 4°C di seluruh rangkaian penyiapan, penyimpanan, dan pengisian minuman memberikan stabilitas termodinamika dasar yang diperlukan untuk memaksimalkan kelarutan CO₂ dan menghilangkan busa kilat selama pengisian wadah isobarik.

Kontrol suhu merupakan variabel operasional utama yang mengatur stabilitas gas dalam produksi minuman berkarbonasi. Menurut termodinamika kimia, koefisien penyerapan karbon dioksida dalam larutan air turun secara signifikan seiring dengan meningkatnya suhu fluida. Misalnya, pada suhu 2°C dan tekanan 3,0 bar, air dapat menahan sekitar 6,5 gram CO₂ terlarut per liter; menaikkan suhu hingga 12°C pada tekanan yang sama mengurangi kelarutan lebih dari 30 persen. Ketika produk hangat memasuki mangkuk pengisian isobarik, pengurangan kekuatan pengikatan molekul antara molekul air dan karbon dioksida menyebabkan pelepasan gas secara langsung. Akibatnya, produksi minuman berkecepatan tinggi pada jalur pengisian CSD botol kaca modern bergantung pada penukar panas pelat presisi tinggi dan loop resirkulasi produk berinsulasi untuk menjamin bahwa produk yang dikirim ke mangkuk pengisian tetap berada dalam ambang batas termal target.

Selain manajemen suhu produk minuman, dinamika termal wadah harus dikelola dengan presisi yang sama. Minuman berkarbonasi dingin yang memasuki botol kaca hangat langsung mengalami perpindahan panas lokal pada lapisan batas. Kaca memiliki kapasitas panas spesifik yang tinggi, yang berarti botol kaca hangat mempertahankan energi panas yang besar. Ketika cairan bersuhu 2°C bersentuhan dengan dinding bagian dalam kaca bersuhu 25°C, antarmuka cairan lokal dengan cepat memanas hingga 8°C atau lebih tinggi, sehingga menyebabkan penurunan kelarutan gas secara lokal tepat pada batas wadah. Kejutan termal ini memicu nukleasi kilat di sepanjang dinding wadah, menghasilkan busa yang naik dengan cepat menuju lapisan leher. Sistem pembilasan botol otomatis dengan air bilasan dingin sering kali diintegrasikan ke dalam tata letak jalur berkecepatan tinggi untuk mendinginkan dinding wadah terlebih dahulu sebelum memasuki menara.

Produsen minuman Eropa dan perancang pabrik pengemasan internasional terkemuka sangat menekankan sistem manajemen termal hemat energi yang mengintegrasikan sirkuit pendingin glikol sekunder dengan pemantauan mangkuk pengisian loop tertutup. Konfigurasi canggih ini dilengkapi sensor suhu RTD yang dipasang langsung di dalam rongga cairan mangkuk pengisi, yang terus berkomunikasi dengan katup pemodulasi pasokan cairan. Jika suhu minuman di dalam saluran melebihi 4,5°C, interlock otomatis menjeda pengindeksan carousel pengisi atau mengalihkan produk ke loop penahan sekunder hingga keseimbangan termal pulih. Kontrol suhu yang presisi ini melindungi akurasi pengisian bersih, meminimalkan pemborosan produk, dan memastikan kinerja jalur efisiensi tinggi yang berkelanjutan.

Prinsip Pemeliharaan Termodinamika : Pastikan tekanan diferensial glikol penukar panas pelat dikalibrasi dua minggu sekali dan probe sensor suhu di dalam manifold distribusi pusat menjalani validasi penangas es 3 titik setiap 500 jam pengoperasian untuk mencegah penyimpangan termal yang tidak terdeteksi pada proses pengisian berkecepatan tinggi.

3. Kontrol Tekanan: Menyeimbangkan Aliran dan Stabilitas CO₂

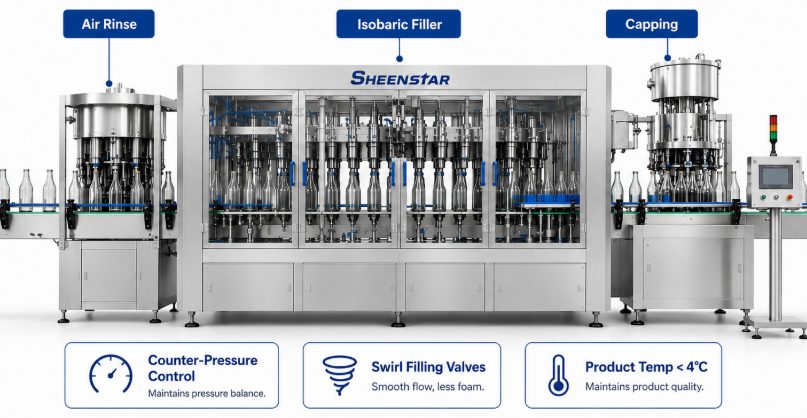

Kontrol tekanan isobarik multi-tahap yang tepat menyeimbangkan tekanan diferensial antara header gas mangkuk pengisi dan interior wadah, memastikan perpindahan cairan gravitasi yang lancar dan non-turbulen dalam kondisi tekanan balik yang seimbang.

Prinsip operasional dasar dari takaran minuman berkarbonasi isobarik melibatkan penyetaraan tekanan gas internal wadah kosong dengan tekanan ruang kepala mangkuk penyimpanan cairan utama sebelum membuka lubang takaran cairan. Pada berkecepatan tinggi kontemporer jalur pengisian CSD botol kaca , proses ini dijalankan dalam beberapa fase waktu yang dikelola oleh rangkaian katup mekanis elektro-pneumatik. Pertama, wadah diangkat dan ditutup rapat pada bel yang berada di tengah. Selanjutnya, pompa vakum pra-evakuasi mengeluarkan udara dari botol untuk menghilangkan pengambilan oksigen dan mencegah lonjakan tekanan selama pemberian tekanan. Selanjutnya, gas tekanan balik CO₂ steril disuntikkan ke dalam wadah sampai tekanan internal botol sesuai dengan tingkat operasi isobarik yang tepat dari mangkuk pengisi (biasanya antara tekanan pengukur 2,5 bar dan 4,5 bar).

Setelah pemerataan tekanan yang tepat tercapai, pegas mekanis atau aktuator pneumatik mengangkat batang katup cairan. Karena tekanan gas di dalam wadah sesuai dengan tekanan di ruang kepala mangkuk, minuman berkarbonasi tidak menyala atau melonjak dengan keras. Sebaliknya, cairan mengalir dengan lancar dan stabil ke dalam botol hanya didorong oleh tekanan kepala statis gravitasi. Untuk mempertahankan kecepatan aliran cairan yang stabil tanpa menimbulkan turbulensi cairan, gas yang digantikan oleh cairan yang masuk harus terus dievakuasi melalui tabung ventilasi gas balik khusus ke dalam ruang kepala mangkuk pengisi atau manifold pengumpul gas terpisah. Jika aliran gas kembali mengalami pembatasan atau fluktuasi tekanan, kecepatan cairan berfluktuasi secara dramatis, menyebabkan pemisahan lapisan batas dan pemuaian busa padat.

Setelah selesainya fase pemberian dosis cairan, kontrol tekanan beralih ke fase snifting kritis (pelepasan tekanan). Paparan langsung cairan berkarbonasi penuh pada tekanan 4,0 bar hingga tekanan atmosfer sekitar (1,0 bar) akan mengakibatkan ledakan busa seketika dari lapisan leher botol. Untuk mencegah hal ini, katup snifting elektro-pneumatik multi-tahap melakukan pengurangan tekanan multi-langkah yang terkontrol. Snift awal mengurangi tekanan ruang kepala internal dari 4,0 bar ke tekanan penahan antara sekitar 1,2 hingga 1,5 bar, memungkinkan gelembung mikro yang terperangkap di lapisan permukaan cairan menyatu dengan damai. Fase pembuangan lambat sekunder kemudian membuang sisa tekanan ruang kepala ke tingkat atmosfer sebelum wadah terlepas dari bel pemusatan dan keluar ke roda bintang pelepasan.

4. Desain Katup Pengisian: Merekayasa Busa

Rekayasa katup pengisian modern menghilangkan pembentukan busa melalui deflektor cairan aliran pusaran khusus, gulungan katup kecepatan ganda yang dikontrol secara elektro-pneumatik, dan saluran aliran laminar yang dipoles yang meminimalkan tegangan geser cairan internal.

Arsitektur desain katup pengisian cairan mewakili inti mekanis dari setiap lini pengemasan berkinerja tinggi. Secara historis, katup counter-pressure mekanis sederhana mengandalkan trip cam mekanis tetap untuk membuka dan menutup jalur fluida. Namun, mesin minuman modern berkecepatan tinggi menggunakan katup pengisian elektro-pneumatik canggih yang dilengkapi dengan aktuator solenoid independen, pengukur aliran elektronik, atau probe level magnetik presisi tinggi. Pada yang canggih jalur pengisian CSD botol Kaca , katup pengisian elektronik ini memungkinkan operator lini memprogram parameter takaran cairan secara tepat berdasarkan tingkat karbonasi minuman tertentu, parameter viskositas, dan profil geometris wadah, menghilangkan reaksi mekanis dan memastikan kinetika aliran laminar yang berulang.

Fitur utama dari desain katup mitigasi busa adalah penyertaan penyebar cairan internal atau pelat pusaran yang terletak di ujung pelepasan batang katup. Daripada membiarkan cairan berkarbonasi jatuh langsung ke tengah botol dalam aliran jatuh bebas yang bergejolak, deflektor pusaran mengarahkan cairan yang masuk ke luar menuju dinding samping kaca bagian dalam. Cairan tersebut membentuk lapisan film payung tipis dan berkesinambungan yang berputar ke bawah dinding wadah dengan mulus dan mantap. Distribusi aliran laminar yang dipandu dinding ini menghilangkan gaya tumbukan kinetik di bagian bawah botol, secara dramatis mengurangi tegangan geser dan menjaga CO₂ terlarut terkunci dengan aman di dalam matriks cair selama fase pengisian berkecepatan tinggi.

Selain itu, katup pengisian canggih menggunakan teknologi pengisian kecepatan ganda. Pada awal siklus pemberian dosis cairan, katup membuka ke fase aliran lambat terbatas (kira-kira 20-30% dari laju aliran volumetrik maksimum) untuk membentuk tumit cairan yang stabil di bagian bawah botol tanpa turbulensi percikan. Setelah dasar botol yang melengkung ke bawah tertutup, aktuator elektro-pneumatik beralih ke mode aliran cepat terbuka penuh untuk memaksimalkan efisiensi keluaran. Saat level cairan mendekati ketinggian pengisian akhir, katup bergeser kembali ke fase akhir aliran lambat sebelum menutup sepenuhnya. Kurva kecepatan yang terkontrol ini meminimalkan pembentukan gelombang permukaan, mencegah pembentukan busa tepat di area akhir leher kritis di mana keakuratan volume pengisian ditentukan.

5. Integrasi Desain Lini dan Pengaturan Mesin

Mengintegrasikan desain jalur mekanis dengan kontrol gerak mesin yang tersinkronisasi menghilangkan guncangan mekanis pada kontainer, lonjakan kecepatan jalur, dan getaran struktural, sehingga melindungi stabilitas cairan berkarbonasi di seluruh menara transportasi berkecepatan tinggi.

Menghilangkan busa selama pembotolan berkecepatan tinggi memerlukan pengamatan lebih dari sekadar katup pengisian itu sendiri untuk mengevaluasi desain mekanis holistik dari korsel penanganan kontainer dan peralatan pengangkutan. Getaran mekanis dan gaya tumbukan fisik yang dialami oleh kontainer selama perpindahan berkecepatan tinggi merupakan pendorong eksternal utama nukleasi busa. Ketika botol kaca berisi cairan berkarbonasi mengalami percepatan lateral secara tiba-tiba, gerakan menyentak pada sabuk pengangkut, atau kontak mekanis yang keras pada roda bintang transfer, gelombang tekanan merambat melalui kolom cairan. Masukan energi akustik dan mekanik ini menyebabkan pelepasan gelembung gas secara instan. Dalam aplikasi output tinggi yang melibatkan jalur pengisian CSD botol kaca , gerakan mekanis harus direkayasa untuk menghasilkan sinkronisasi garis pitch yang sangat halus dan berkelanjutan dari sekrup pengumpan saluran masuk botol ke meja pelepasan penutup.

Standar teknis Eropa dan praktik terbaik rekayasa global menekankan penerapan konfigurasi motor servo penggerak langsung di seluruh turret carousel, sekrup cacing pengumpan, dan roda bintang, yang sepenuhnya menggantikan girboks lama dan poros penggerak mekanis. Sinkronisasi elektronik yang digerakkan oleh servo memungkinkan pemantauan berkelanjutan dan penyesuaian kurva akselerasi dan deselerasi yang mulus. Jika mesin pengemas hilir mengalami perlambatan sementara, seluruh sistem pengisian akan menurun dengan mulus sepanjang kurva parabola yang telah diprogram, bukannya berhenti secara mekanis secara tiba-tiba dan tiba-tiba. Mencegah guncangan mekanis stop-and-go yang tiba-tiba membuat cairan di dalam botol yang terisi sebagian tidak bergerak, menekan pembentukan busa selama penyesuaian kecepatan saluran yang tidak terduga.

Selain itu, kekakuan struktural rangka mesin dan redaman resonansi akustik memainkan peran penting dalam kinerja pengisian kecepatan tinggi. Rangka dasar baja berat yang diisi dengan beton atau senyawa peredam getaran khusus mengisolasi mangkuk pengisian utama dan silinder pengangkat kontainer dari getaran yang ditransmisikan ke lantai oleh pabrik. Dikombinasikan dengan starwheel sintetis mesin CNC presisi yang menampilkan bentuk saku yang diprofilkan khusus agar sesuai dengan diameter luar botol kaca, transfer getaran struktural ke kolom cairan hampir dihilangkan. Stabilitas mekanis ini memastikan bahwa cairan berkarbonasi tetap dalam keadaan tenang dan tidak terganggu selama proses pra-evakuasi, counter-pressurization, pengisian cairan, dan rutinitas hirup.

6. Metode Operasional untuk Meminimalkan Busa

Menerapkan disiplin operasional yang ketat—termasuk sanitasi kimia CIP panas, deaerasi air total, protokol pembasahan permukaan wadah, dan penggantian segel elastomer secara rutin—memastikan kebebasan operasional jangka panjang dari produksi busa yang kronis.

Meskipun teknik mesin dan kontrol tekanan otomatis menjadi landasan perangkat keras untuk menekan busa, protokol operasional yang dilaksanakan oleh personel operasional pabrik menentukan efisiensi produksi harian. Faktor operasional penting yang sering diabaikan adalah kualitas sanitasi line clean-in-place (CIP). Endapan sisa minuman, kristalisasi sirup gula, penumpukan kerak mineral, atau biofilm mikrobiologis di dalam saluran aliran katup pengisian menciptakan kekasaran mikro yang terlokalisasi. Endapan ini bertindak sebagai titik nukleasi berenergi tinggi yang mengganggu aliran fluida laminar dan memicu pembentukan busa yang intens selama pengisian. Menjalankan siklus pencucian CIP yang otomatis dan dikontrol suhu menggunakan soda kaustik (NaOH) diikuti dengan sanitasi asam akan mengembalikan kehalusan permukaan baja tahan karat (Ra < 0,4 µm) dan menjamin saluran cairan yang higienis dan bebas gesekan.

Kualitas air dan pengelolaan oksigen terlarut (DO) mewakili vektor operasional penting lainnya dalam produksi minuman ringan. Air mentah yang digunakan untuk pencampuran minuman mengandung gas terlarut di atmosfer, terutama nitrogen dan oksigen. Karena nitrogen menunjukkan kelarutan yang rendah dalam air, air proses yang tidak mengalami deaerasi melepaskan gelembung mikro gas ketika mengalami penurunan tekanan karbonasi, sehingga memicu pembentukan busa sekunder besar-besaran di seluruh carousel pengisian. Menerapkan menara deaerasi vakum multi-tahap di bagian hulu unit proporsi sirup mengurangi kadar oksigen terlarut di bawah 0,5 ppm, mengamankan matriks cairan stabil yang menyerap dan menahan gas karbon dioksida secara efisien selama pembotolan berkecepatan tinggi pada jalur pengisian CSD botol kaca.

Terakhir, rutinitas pemeliharaan preventif yang berfokus pada komponen elastomer merupakan pertahanan penting terhadap lonjakan busa yang tidak terduga. Segel katup pengisian, diafragma katup snifting, gasket saluran vakum, dan segel bel pemusatan mengalami pelenturan mekanis terus-menerus, bahan kimia sanitasi yang agresif, dan tekanan pengoperasian yang tinggi. Seiring waktu operasional, terjadi retakan mikro dan pengerasan material. Segel yang rusak memungkinkan kebocoran tekanan kecil selama counter-pressurization, sehingga mengganggu keseimbangan tekanan isobarik yang diperlukan dan menyebabkan minuman instan berkedip. Menetapkan jadwal pemeliharaan preventif yang ketat untuk mengganti semua elemen penyegelan elastomer lunak setiap 2.000 jam pengoperasian menjamin integritas tekanan sistem yang lengkap dan kemampuan produksi berkecepatan tinggi tanpa gangguan.

Protokol Pemecahan Masalah Operasional : Jika terjadi busa intermiten lokal pada kepala pengisian tertentu, segera lakukan uji peluruhan tekanan kering pada sirkuit katup yang terpengaruh untuk mendeteksi kebocoran dudukan internal atau penurunan diafragma snifting sebelum menyesuaikan pengaturan tekanan mangkuk pengisi global.
