Mesin pengisian minuman beroperasi melalui urutan otomatis dan sangat tersinkronisasi di mana wadah kosong disanitasi, ditransfer melalui sistem konveyor presisi, diisi dengan volume cairan yang ditargetkan menggunakan mekanisme takaran tekanan, gravitasi, isobarik, atau peristaltik, dan segera ditutup dalam kondisi higienis yang ketat untuk memastikan stabilitas rak, akurasi volume, dan efisiensi operasional berkecepatan tinggi.
Apa itu Mesin Pengisian Minuman?
Prinsip Kerja Mesin Pengisian Minuman
Sistem Pompa Pengisian Peristaltik

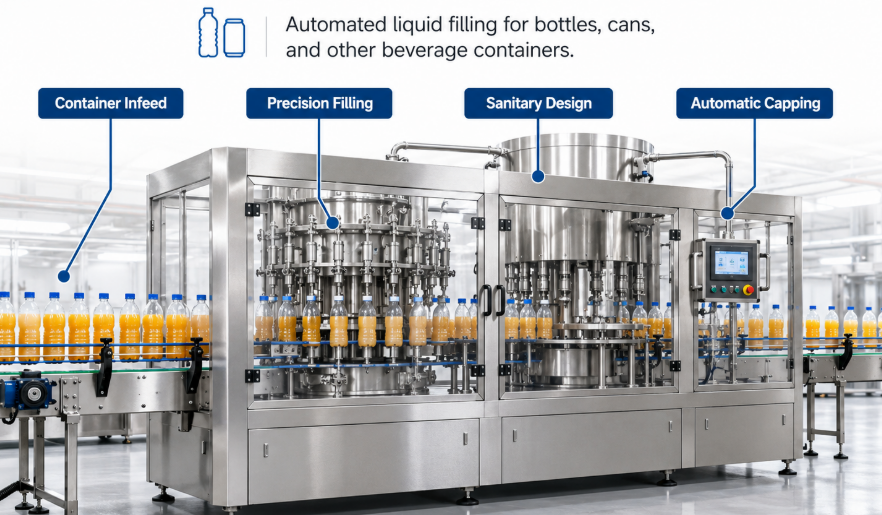

Mesin pengisian minuman adalah sistem industri otomatis yang dirancang untuk mengukur, mengeluarkan, dan menyegel produk cair ke dalam wadah seperti botol kaca, wadah PET, kaleng aluminium, atau kantong dengan presisi tinggi dan hasil operasional.
Kerangka operasional mesin pengisian minuman bergantung pada integrasi kompleks komponen teknik mekanik, pneumatik, listrik, dan dinamis fluida. Dalam lini produksi modern berkapasitas tinggi, mesin pengisian minuman berfungsi sebagai bagian dari konfigurasi monoblok atau triblok di mana pembilasan wadah, pengisian cairan, dan pembatasan dilakukan dalam satu wadah sanitasi tertutup. Sistem ini mengakomodasi beragam media cair, mulai dari air non-karbonasi dengan viskositas rendah dan minuman murni hingga cairan sangat kental dengan pulp tersuspensi, serta cairan berkarbonasi yang memerlukan penanganan tekanan balik. Pengumpanan kontainer disinkronkan menggunakan starwheel, sekrup pengatur waktu, dan menara linier atau putar yang memastikan posisi tepat di bawah nozel pengisian individual tanpa deformasi mekanis atau tumpahan cairan.
Pertimbangan teknis untuk mesin pengisian minuman berefisiensi tinggi memprioritaskan desain higienis, kekakuan struktural, dan kemampuan pergantian wadah yang fleksibel. Komponen yang bersentuhan dengan produk, seperti reservoir penyimpanan cairan, katup pengisian, silinder takar, dan pipa pengiriman, diproduksi menggunakan baja tahan karat bermutu tinggi seperti AISI 316L. Seal dan gasket menggunakan bahan elastomer food grade seperti EPDM, PTFE, atau Viton untuk menahan tekanan termal dan paparan bahan kimia selama siklus Clean-In-Place (CIP) dan Sterilization-In-Place (SIP). Kerangka strukturalnya menggunakan penutup kedap air IP65 atau IP67, permukaan drainase yang miring, dan desain sanitasi tanpa bingkai untuk mencegah akumulasi bio-film dan kontaminasi silang selama proses produksi multi-shift yang berkelanjutan.
Dari sudut pandang operasional, evaluasi klien industri sering kali berfokus pada akurasi kontrol aliran cairan, pengurangan pengambilan oksigen, dan efisiensi energi. Produsen minuman Eropa dan internasional secara konsisten lebih menyukai platform pengisian yang dilengkapi dengan pengukur aliran induktif magnetik elektromagnetik atau pengukur aliran massa (sistem coriolis) dibandingkan sistem pelampung mekanis. Preferensi ini didorong oleh permintaan pengisian volumetrik non-kontak, yang menghilangkan keausan mekanis, meminimalkan waktu henti pemeliharaan, dan memungkinkan penyesuaian resep digital dengan cepat melalui antarmuka manusia-mesin Programmable Logic Controller (PLC). Sistem canggih mengintegrasikan pemantauan tingkat pengisian secara real-time, penolakan wadah otomatis yang rusak, dan sistem deaerasi vakum dengan efisiensi tinggi untuk mempertahankan tingkat pengisian yang tepat sekaligus memperpanjang umur simpan produk.
Parameter Spesifikasi Sistem | Rentang/Nilai Teknis Standar | Dampak & Deskripsi Teknik |
Kompatibilitas wadah | PET, Kaca, Aluminium, HDPE (200ml hingga 2,5L) | Menentukan mekanisme penanganan (penjepitan leher vs penanganan dasar). |
Akurasi Pengisian | ±0,2% hingga ±0,5% Toleransi Volumetrik | Meminimalkan pemberian produk dan menjaga kepatuhan terhadap peraturan. |
Throughput Operasional | 2.000 hingga 60.000 Kontainer/Jam | Timbangan dengan jumlah kepala putar dan diameter aliran katup. |
Kelas Bahan Basah | Segel Baja Tahan Karat AISI 316L / PTFE | Memastikan ketahanan terhadap korosi dan kompatibilitas CIP kimia. |
Kemampuan Sanitasi | CIP / SIP Sepenuhnya Otomatis pada 85°C hingga 120°C | Menjamin keamanan mikrobiologis dan pergantian produk yang cepat. |
Tindakan Pencegahan Perawatan dan Kebersihan Operasional: Pemeriksaan rutin terhadap segel katup pengisian, membran diafragma, dan cincin-O pneumatik sangat penting untuk mencegah kebocoran mikro dan penurunan volume pengisian. Siklus CIP sanitasi harus dijalankan pada konsentrasi bahan kimia yang direkomendasikan (1,5% hingga 2,0% soda kaustik pada 80°C) diikuti dengan pembilasan air panas secara menyeluruh. Pelumasan penggerak starwheel mekanis dan roda gigi pengindeksan harus menggunakan pelumas NSF H1 food grade secara eksklusif untuk mencegah risiko kontaminasi.
Prinsip kerja mesin pengisian minuman bergantung pada perbedaan tekanan yang terkontrol, penggerak katup mekanis atau elektronik, dan mekanisme perpindahan cairan volumetrik atau gravitasi untuk mencapai tingkat pengisian yang konsisten di seluruh wadah.
Untuk memahami mekanisme kerja mesin pengisian minuman, prosesnya harus disegmentasikan ke dalam metodologi perpindahan cairan yang berbeda. Sistem pengisian gravitasi memanfaatkan tekanan atmosfer dimana mangkuk cairan diposisikan di atas wadah. Ketika katup pengisian terbuka saat wadah bersentuhan, tekanan hidrostatik menyebabkan minuman mengalir ke bawah ke dalam botol sampai permukaan cairan menutupi pipa ventilasi, sehingga menghentikan aliran. Pengisian bertekanan, atau pengisian bertekanan balik (isobarik), digunakan untuk minuman berkarbonasi seperti bir, minuman ringan berkarbonasi, dan sari buah apel bersoda. Dalam mesin pengisian minuman isobarik, wadah pertama-tama diberi tekanan dengan karbon dioksida atau gas nitrogen agar sesuai dengan tekanan di dalam mangkuk produk, mencegah pelepasan gas secara cepat dan pembentukan busa berlebihan selama masuknya cairan. Setelah tekanan yang sama tercapai, katup cairan pegas atau yang digerakkan secara pneumatik terbuka, memungkinkan aliran cairan dengan bantuan gravitasi yang lancar sementara gas keluar melalui saluran pemerataan.
Pengisian panas mewakili prinsip kerja termal dan mekanis khusus lainnya yang banyak diterapkan pada jus asam, teh, dan minuman olahraga fungsional. Dalam pengisian panas, produk diproses secara termal dan dikirim ke mesin pengisian minuman pada suhu antara 85°C dan 92°C. Mesin ini secara terus-menerus mensirkulasi ulang cairan panas melalui kepala katup ketika wadah tidak ada, memastikan bahwa zona kontak cairan mempertahankan suhu sterilisasi yang diperlukan. Ketika botol memasuki posisi pengisian, katup terbuka dan mengisi wadah sementara uap atau pembilasan udara steril mencegah masuknya udara luar. Segera setelah diisi, wadah ditutup rapat dan dimiringkan atau dibalik untuk mensterilkan permukaan bagian dalam tutup menggunakan sisa panas produk, setelah itu memasuki terowongan pendingin untuk mengurangi tekanan termal pada struktur wadah PET.
Pilihan desain teknik modern mencerminkan prioritas fungsional ketat yang diterapkan di pasar manufaktur minuman global. Perancang peralatan menggabungkan aktuator katup yang digerakkan oleh silinder pneumatik dan tumpuan pengangkat yang digerakkan oleh servo untuk menghilangkan guncangan mekanis selama pengangkatan kontainer. Klien secara konsisten memprioritaskan sistem pemulihan cairan, pembuatan profil laju aliran yang presisi, dan penginderaan ketinggian elektronik dibandingkan sistem probe mekanis lama. Konfigurasi kelas atas menampilkan profil pengisian kecepatan ganda—aliran awal yang cepat untuk memaksimalkan hasil, diikuti dengan fase deselerasi sekunder yang lambat untuk mencegah percikan balik dan pembentukan busa. Sistem canggih menggabungkan mesin pengisian minuman yang dilengkapi dengan unit penyaringan udara steril (HEPA H14) di atas carousel pengisi putar, mempertahankan zona aliran laminar bertekanan positif yang melindungi aliran cairan terbuka dari partikulat di udara.
Metodologi Pengisian | Tekanan & Suhu Operasi | Media Aplikasi Utama | Komponen Sistem Utama |
Pengisian gravitasi | Tekanan Atmosfer, Ambien hingga 40°C | Air Tenang, Minuman Beralkohol Non-karbonasi, Anggur | Tabung Ventilasi, Katup Pegas, Tangki Overhead |
Isobarik / Kontra-Tekanan | Tekanan Gas 2,0 hingga 6,0 bar, 2°C hingga 6°C | Minuman Ringan Berkarbonasi, Bir, Air Bersoda | Sirkuit Tekanan CO2, Ventilasi Pengembalian Gas |
Pengisian Panas | Tekanan Atmosfer, 85°C hingga 92°C | Jus Buah, Minuman Isotonik, Teh Siap Minum | Loop Resirkulasi Termal, Penukar Panas |
Dosis Piston / Volumetrik | Perpindahan Positif, Ambien hingga 60°C | Jus Kental, Konsentrat Cair, Sirup | Silinder Dosis, Katup Putar, Penggerak Servo |
Kontainer memasuki mesin pengisian minuman melalui konveyor udara atau rantai slat modular. Sekrup pengatur waktu pengumpanan memisahkan wadah ke dalam interval seragam yang sesuai dengan nada korsel putar. Starwheel yang dilengkapi dengan guntingan saku memindahkan wadah ke tiang pengangkat mekanis atau pneumatik yang sejajar tepat di bawah katup pengisian.
Dalam sistem kontra-tekanan dan gravitasi, leher wadah dijepit pada paking karet sanitasi di bawah nosel katup. Untuk produk berkarbonasi, penggerak katup CO2 memberi tekanan pada bagian dalam botol untuk menyamakan tekanan tangki sebelum segel cairan terangkat. Cairan mengalir ke dalam wadah di sepanjang dinding wadah bagian dalam melalui kerucut penyebar, meminimalkan turbulensi dan jebakan udara.
Setelah mencapai tingkat pengisian atau batas volume yang telah ditentukan, katup cairan akan menutup. Dalam sistem berkarbonasi, proses pelepasan tekanan terkontrol yang disebut snifting membuka saluran pembersih kecil untuk melepaskan gas ruang kepala dengan aman sebelum botol terlepas dari karet penyegel. Kontainer yang telah terisi dipindahkan melalui roda bintang tengah langsung ke stasiun pembatasan.
Tips Pengoptimalan Prinsip Kerja: Untuk mencegah busa berlebihan selama pengisian isobarik, pertahankan suhu produk minuman secara ketat antara 2°C dan 4°C, karena kelarutan karbon dioksida menurun dengan cepat pada suhu tinggi. Pastikan katup snifting beroperasi dengan ventilasi proporsional yang lancar untuk menghindari penurunan tekanan mendadak yang memicu pendidihan produk. Pastikan gripper penjepit leher mempertahankan ketegangan yang seragam untuk menghilangkan selip kontainer selama pengindeksan kecepatan tinggi.
Sistem pompa pengisian peristaltik menggunakan rol pipa fleksibel perpindahan positif untuk mengisolasi produk cair dalam jalur cairan steril, memberikan takaran volumetrik yang tepat untuk produksi minuman khusus dengan kemurnian tinggi.
Teknologi pemompaan peristaltik mewakili bagian khusus dari mekanisme takaran cairan yang terintegrasi ke dalam sistem pengisian minuman presisi tinggi. Tidak seperti pompa piston tradisional atau pompa lobus putar, mesin pengisian minuman peristaltik membatasi media cair seluruhnya di dalam pipa elastomer fleksibel yang berkesinambungan. Saat rotor pompa berputar, rol atau sepatu dengan jarak tertentu menekan pipa terhadap jalur rumah setengah lingkaran. Gerakan meremas ini menciptakan segel perpindahan positif, memerangkap cairan dengan volume tertentu dan mendorongnya maju melalui nosel pelepasan. Di belakang setiap titik kompresi, pemulihan elastis dari tabung yang dikompresi menciptakan ruang hampa terus menerus yang menarik cairan dari bejana suplai, memastikan pengiriman cairan lancar dan tidak bergejolak.
Keuntungan teknik utama dari takaran peristaltik dalam mesin pengisian minuman terletak pada penghapusan total risiko kontaminasi silang dan degradasi segel mekanis. Karena tidak ada roda gigi internal, katup, kantung, atau komponen logam yang bersentuhan langsung dengan produk, risiko kontaminasi cairan, pelepasan partikel, atau tempat berkembang biak bakteri hampir nol. Saat beralih antara formulasi minuman, rasa, atau konsentrat organik yang berbeda, operator dapat mengganti seluruh jalur cairan dengan menukar set pipa sekali pakai atau yang dapat diautoklaf. Kemampuan ini secara drastis mengurangi waktu validasi CIP, konsumsi air bilas kimia, dan waktu henti yang terkait dengan pembongkaran katup mekanis di pabrik pengolahan minuman multi-rasa.
Dari perspektif adopsi industri, produsen minuman Eropa dan Asia sering menerapkan jalur pengisian pompa peristaltik untuk produk cair bernilai tinggi, minuman khusus bervolume rendah, ekstrak tumbuhan, dan penambahan penyedap dosis mikro. Perancang peralatan mengoptimalkan sistem ini dengan memasangkan kepala pompa peristaltik dengan motor stepper resolusi tinggi atau penggerak servo AC yang mampu membagi satu putaran pompa menjadi ribuan langkah terpisah. Pengaturan ini memberikan akurasi volumetrik yang luar biasa (seringkali melebihi ±0,1%), penanganan fluida dengan geseran rendah yang menjaga viskositas cairan, dan zero back-drip ketika dipasangkan dengan perangkat lunak kontrol motor hisap balik otomatis. Memasang solusi mesin pengisian minuman serbaguna yang menggabungkan modul takaran peristaltik memungkinkan produsen menjalankan cairan sensitif tanpa tekanan termal atau geser.
Komponen/Parameter Pompa | Pilihan Material / Teknik | Fungsi & Nilai Operasional |
Bahan Tabung | Silikon yang Disembuhkan Platinum / Elastomer Termoplastik | Memberikan ketahanan lelah yang unggul, fleksibilitas, dan keamanan pangan. |
Rakitan Rotor | Desain Baja Tahan Karat 3-Roller atau 4-Roller | Menyeimbangkan pengurangan aliran pulsa dengan umur panjang tabung fleksibel. |
Mendorong Motor Presisi | Motor Servo AC Penggerak Langsung dengan Encoder 17-bit | Memberikan dosis mikro yang tepat dan tindakan mundur yang dapat diprogram. |
Rentang Volumetrik | 0,5 ml hingga 1.000 ml per Siklus Pengeluaran | Mengakomodasi suntikan konsentrat, suntikan, dan wadah minuman standar. |
Protokol Kebersihan | Rakitan Sekali Pakai atau Dapat Diautoklaf | Menghilangkan siklus pencucian kimia dan kontaminasi lintas rasa. |
Sistem pemompaan peristaltik menjamin bahwa minuman tetap terbungkus dalam tabung steril dari tong penyimpanan hingga nosel pengeluaran wadah akhir. Pemisahan fisik lengkap ini melindungi formulasi sensitif dari gemuk, kontaminasi partikulat, dan degradasi segel mekanis yang umum terjadi pada roda gigi mekanis atau pompa piston.
Dengan mengontrol putaran rotor melalui penentuan posisi servo elektronik, pompa peristaltik menghasilkan akurasi takaran volumetrik yang luar biasa di seluruh rentang viskositas variabel. Pada akhir siklus pengisian, motor pompa sejenak berbalik arah (fungsi penyedotan kembali yang dapat diprogram), menarik kembali kelebihan cairan dari ujung nosel untuk mencegah tetesan cairan mengkontaminasi benang leher wadah atau sabuk konveyor.
Pemeliharaan sistem pompa peristaltik disederhanakan karena tidak adanya segel dinamis internal, katup periksa, atau cincin-O internal. Pemeliharaan preventif melibatkan inspeksi berkala dan penggantian elemen tabung fleksibel berdasarkan perhitungan masa pakai fleksibel mekanis. Operator jalur dapat melakukan penggantian jalur fluida dalam hitungan menit tanpa peralatan mekanis khusus.
Tip Perawatan Sistem Peristaltik: Pantau secara rutin elastisitas pipa dan keausan dinding untuk menghindari penyimpangan volume bertahap yang disebabkan oleh degradasi tabung mekanis. Pilih silikon yang diawetkan dengan platinum atau pipa termoplastik khusus yang dirancang khusus untuk ketahanan siklik fleksibel tinggi dalam produksi cairan berkelanjutan. Pastikan klem pemosisian tabung menjaga keselarasan seragam tanpa terjepit untuk mencegah pembatasan aliran atau pecah dini tabung.
Memahami cara kerja mesin pengisian minuman modern memerlukan evaluasi ekosistem lengkap dari subsistem yang saling berhubungan yang membentuk jalur pengemasan berkecepatan tinggi. Selain takaran cairan dasar, produksi modern menuntut koordinasi yang mulus antara pengangkutan botol mekanis, menara penutup pneumatik, penginderaan aliran elektronik, dan putaran umpan balik kontrol kualitas otomatis. Rangka struktural mesin pengisian minuman berfungsi sebagai fondasi untuk sub-rakitan ini, direkayasa menggunakan rangka tubular baja tahan karat tugas berat dengan talang miring terintegrasi untuk mengumpulkan cairan pencuci dan cairan yang tumpah, mengarahkannya ke saluran pembuangan terpusat.
Dinamika pengangkutan kontainer dalam mesin pengisian minuman bergantung pada konfigurasi penanganan leher atau penanganan dasar yang presisi. Untuk wadah plastik PET, teknologi penjepit leher telah menjadi standar industri global. Starwheel dengan pegangan di leher menopang botol dengan cincin lehernya selama operasi pembilasan, pengisian, dan penutupan. Desain ini menawarkan keuntungan operasional yang signifikan: operator lini dapat mengubah kapasitas volume botol (misalnya, dari 500ml menjadi 1,5L) tanpa mengganti komponen ketinggian elevasi atau pelat pemandu dasar, asalkan lapisan leher tetap sama. Desain suspensi leher ini meminimalkan waktu henti selama perubahan ukuran wadah, mengurangi risiko benturan mekanis pada wadah PET ringan berdinding tipis, dan memastikan keselarasan nosel-ke-leher yang konsisten pada kecepatan saluran yang bervariasi.
Manifold pengumpan cairan dan mangkuk distribusi utama mewakili domain teknik penting lainnya dalam mesin pengisian minuman. Produk minuman memasuki mangkuk distribusi pusat melalui sambungan manifold putar yang dipasang di bagian atas carousel. Sensor level di dalam tangki menjaga ketinggian head cairan secara konstan menggunakan katup kontrol saluran masuk proporsional atau pompa umpan yang dikontrol frekuensi. Mempertahankan tingkat cairan yang stabil sangat penting untuk sistem gravitasi dan isobarik, karena fluktuasi kedalaman cairan secara langsung mempengaruhi tekanan hidrostatik dan kecepatan aliran melalui katup pengisian. Sistem pengisian minuman yang canggih menggabungkan nitrogen yang menyelimuti secara terus menerus di dalam mangkuk utama, menggantikan udara atmosfer dengan gas inert untuk mencegah oksidasi produk selama shift produksi yang panjang.
Mekanisme pembatasan mewakili fase penting terakhir dalam pengaturan mesin pengisian minuman tri-blok. Menara penutup disinkronkan secara mekanis dengan carousel pengisian melalui rangkaian penggerak roda gigi langsung atau penggerak servo yang disinkronkan secara elektronik. Untuk tutup sekrup plastik, kepala penutup histeresis magnetik lebih disukai secara universal. Kepala ini menerapkan torsi magnetik yang tepat untuk mengencangkan tutup tanpa menggores lapisan plastik atau menghilangkan tonjolan benang. Jika ketahanan tutup melebihi batas kopling magnetik yang telah ditetapkan, kepala akan tergelincir dengan aman, memastikan setiap wadah menerima segel kedap udara yang identik. Mengintegrasikan sensor penglihatan inspeksi setelah menara penutup segera memverifikasi tinggi penempatan tutup, sudut kemiringan, dan integritas cincin anti rusak, sehingga secara otomatis menolak botol yang rusak di bagian hilir.
Berinvestasi pada opsi mesin pengisian minuman canggih yang dirancang dengan cangkir cuci CIP terintegrasi, manifold pelumasan sentral otomatis, dan diagnostik jarak jauh waktu nyata memungkinkan pabrik minuman mencapai peringkat efektivitas peralatan keseluruhan (OEE) melebihi 95%. Dengan memilih teknologi katup pengisian yang tepat—baik gravitasi, isobarik, pengisian panas, atau peristaltik—produsen minuman memastikan keandalan operasional jangka panjang, kontrol volumetrik yang presisi, dan kualitas produk tanpa kompromi di seluruh jaringan distribusi global.
