Menjelajahi Beragam Dunia Teknologi Mesin Pengisian

Peralatan mesin pengisian otomatis modern menggunakan mekanisme takaran khusus termasuk konfigurasi gravitasi, piston, berat bersih, vakum, dan pengukur aliran volumetrik untuk mencapai pengiriman cairan yang akurat ke seluruh operasi pemrosesan minuman, farmasi, kimia, dan industri. Memilih sistem mesin pengisian yang tepat memerlukan evaluasi viskositas cairan, geometri wadah, persyaratan kecepatan target, standar kebersihan non-kontak, dan kemampuan otomatisasi CIP/SIP untuk memastikan efisiensi jangka panjang dan waktu henti yang minimal.

Daftar isi

• Ikhtisar klasifikasi Mesin Pengisi

• Teknologi Pengisian Utama

• Perbaikan yang Telah atau Sedang Dirancang untuk Dilakukan Mesin Saat Ini

• Pemilihan Mesin Pengisian yang Tepat

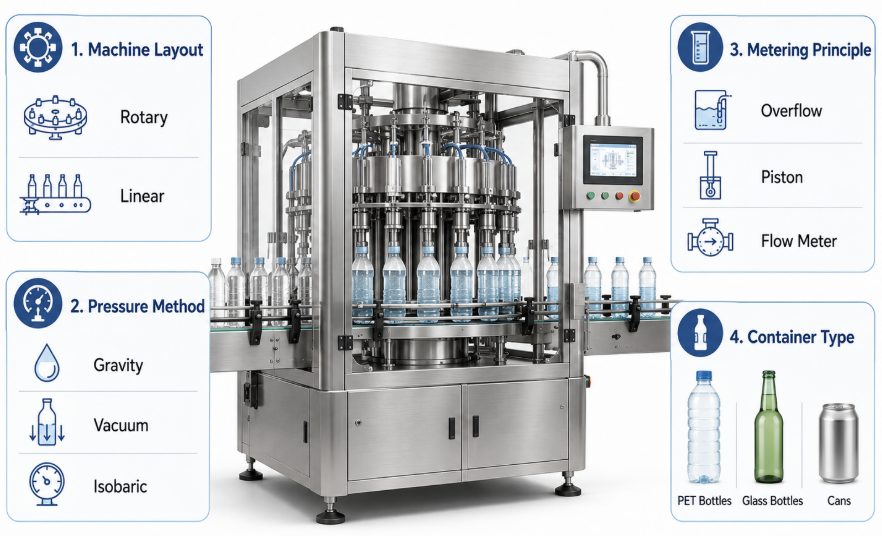

Ikhtisar klasifikasi Mesin Pengisi

Klasifikasi sistematis teknologi mesin pengisian modern bergantung pada parameter operasional utama, termasuk dinamika penanganan kontainer, tekanan pengisian, prinsip pengukuran volumetrik, dan gaya kontainer target.

Operasi pemrosesan industri menggunakan spektrum luas perangkat penanganan cairan otomatis. Memahami bagaimana setiap mesin pengisi beroperasi dalam lingkungan produksi khusus memerlukan pengkategorian sistem ini berdasarkan prinsip pemberian dosis fisiknya. Divisi paling mendasar dalam desain mesin pengisian memisahkan sistem putar kontinu dari sistem pengindeksan linier inline. Konfigurasi mesin pengisian putar dirancang untuk jalur otomatis dengan throughput tinggi, di mana pergerakan kontainer yang berkelanjutan memungkinkan pengisian yang presisi dengan kecepatan melebihi ratusan kontainer per menit. Sebaliknya, pengaturan mesin pengisian linier menawarkan fleksibilitas modular, investasi modal awal yang lebih rendah, dan pergantian format yang lebih cepat, menjadikannya cocok untuk lingkungan manufaktur batch menengah hingga rendah.

Selain itu, dinamika atmosfer dan tekanan menentukan cara mesin pengisi mengatur perpindahan cairan ke dalam wadah kaku atau semi-kaku. Unit mesin pengisian gravitasi atmosfer mengandalkan tekanan head statis, menjadikannya optimal untuk cairan yang mengalir bebas dengan viskositas stabil. Model mesin pengisian berbantuan vakum membentuk perbedaan tekanan di dalam wadah, yang mencegah kebocoran pada botol yang tidak kaku dan membantu meratakan level cairan. Sistem mesin pengisian isobarik atau tekanan balik memberi tekanan pada wadah dengan gas inert sebelum cairan dikeluarkan, sehingga menjaga tingkat karbonasi terlarut selama pembotolan minuman berkarbonasi. Platform mesin pengisian perpindahan positif, dilengkapi piston yang digerakkan servo atau pompa lobus putar, secara langsung menangani pasta, gel, dan padatan tersuspensi dengan viskositas tinggi yang tidak dapat mengalir hanya karena gravitasi.

Dari perspektif teknik, integrasi mesin pengisian modern bergantung pada pencocokan gerakan mekanis dengan dinamika fluida. Konstruksi rangka alat berat biasanya menggunakan paduan baja tahan karat tugas berat untuk menahan getaran operasional terus-menerus dan protokol kimia pencucian yang agresif. Jalur pengangkut kontainer harus tersinkronisasi dengan mulus dengan roda bintang mesin pengisi atau sekrup pengatur waktu untuk menghilangkan botol terbalik, tumpahan cairan, dan tekanan pada leher. Memahami klasifikasi dasar ini memungkinkan insinyur pengemasan untuk menetapkan spesifikasi peralatan dasar yang disesuaikan langsung dengan bahan kimia produk tertentu dan permintaan produksi pabrik.

Prinsip Kerja & Dinamika Kontrol Fluida : Fisika operasional mesin pengisian gravitasi atmosfer bergantung pada pembentukan perbedaan tekanan yang stabil antara tangki penampung produk utama dan atmosfer. Cairan mengalir ke bawah batang katup pengisian di bawah gaya gravitasi setelah wadah menempel pada paking katup. Saat cairan mencapai bukaan lubang pengisian, udara yang dipindahkan di dalam wadah keluar melalui tabung ventilasi internal. Aliran cairan secara alami berhenti ketika tingkat cairan menutupi lubang ventilasi, sehingga menghasilkan ketinggian pengisian cairan yang sangat konsisten di berbagai volume internal wadah kaca.

Teknologi Pengisian Utama

Teknologi mesin pengisian utama menggunakan mekanisme takaran mekanis, hidrolik, pneumatik, dan elektronik khusus yang dirancang untuk mengakomodasi viskositas cairan, bahan wadah, dan tingkat karbonasi yang unik.

Menganalisis mekanisme pengiriman cairan individual mengungkapkan mengapa konfigurasi mesin pengisi tertentu mendominasi sektor pasar yang berbeda. Sistem mesin pengisian luapan gravitasi tetap menjadi landasan kosmetik dan pembotolan minuman beralkohol karena kemampuannya mencapai ketinggian visual garis pengisian yang seragam terlepas dari perbedaan kecil volume botol kaca internal. Dalam sistem ini, cairan memasuki botol di bawah tekanan atmosfer rendah hingga menutupi lubang pengembalian internal. Produk berlebih kemudian disirkulasikan kembali ke reservoir umpan pusat. Hal ini memastikan bahwa setiap botol jadi di rak ritel menampilkan garis cairan visual yang identik, yang sangat penting untuk persepsi kualitas konsumen.

Untuk cairan berkarbonasi, teknologi mesin pengisian tekanan balik isobarik sangat diperlukan. Minuman berkarbonasi memerlukan pemerataan tekanan yang ketat antara mangkuk produk dan wadah target sebelum katup cairan dibuka. Dengan memberi tekanan pada wadah dengan karbon dioksida atau gas nitrogen agar sesuai dengan tekanan tangki cairan, mesin pengisian menghilangkan busa turbulen dan mencegah pelepasan gas dini selama pemindahan cairan. Setelah volume target tercapai, katup menutup, dan proses snifting yang lambat dengan lembut mengeluarkan sisa tekanan ruang kepala sebelum wadah dibuka segelnya, memastikan stabilitas busa dan isi bersih yang tepat.

Saat memproses pasta berat, lotion, atau cairan yang mengandung partikel, mesin pengisian piston perpindahan positif memberikan akurasi volumetrik yang tak tertandingi. Unit-unit ini menarik volume produk yang diukur ke dalam silinder yang dikerjakan secara presisi selama langkah masuk dan membuangnya langsung ke dalam wadah selama siklus langkah. Selain itu, lini pemrosesan yang canggih semakin mengintegrasikan solusi penanganan cairan otomatis dengan presisi tinggi, seperti peralatan pengisian minuman berkinerja tinggi , untuk menjaga takaran volumetrik non-kontak yang higienis di seluruh lini pengemasan berkecepatan tinggi.

Untuk lebih memahami penerapan teknologi di berbagai sektor industri, pertimbangkan atribut kinerja spesifik berikut:

1. Mekanika Kemampuan Beradaptasi Viskositas : Sistem mesin pengisian gravitasi standar bekerja sempurna dengan cairan seperti air di bawah 100 cP. Namun, ketika ketahanan cairan meningkat menjadi pasta kental, mesin pengisian piston atau lobus putar menjadi diperlukan untuk mengatasi ketahanan geser dan gesekan pipa tanpa menurunkan struktur produk.

2. Penanganan Gas dan Pelestarian Oksigen Terlarut : Pengaturan mesin pengisian isobarik tingkat lanjut meminimalkan pengambilan oksigen terlarut selama pemindahan cairan. Siklus vakum pra-evakuasi menghilangkan udara sekitar dari botol sebelum diisi kembali dengan gas karbon dioksida inert, sehingga memperpanjang umur simpan produk untuk minuman premium.

3. Presisi Volumetrik dan Dosis Non-Kontak : Arsitektur mesin pengisian pengukur aliran menghilangkan bagian mekanis yang bergerak dalam zona kontak produk. Sensor aliran elektromagnetik atau Coriolis secara terus-menerus mengalirkan data aliran massa ke PLC pusat, menghentikan aliran cairan melalui katup aktuator pneumatik ultra-cepat setelah bobot target yang tepat tercapai.

Pedoman Perawatan & Prosedur Pencegahan : Mempertahankan akurasi volumetrik yang tinggi pada mesin pengisian piston memerlukan pemeriksaan rutin cincin segel elastomer dinamis. Seiring berjalannya waktu, gesekan terhadap dinding silinder menyebabkan penurunan segel, yang mengakibatkan bypass produk dan variasi volume pengisian. Operator harus melakukan pemeriksaan harian terhadap cincin-O piston, menggunakan pelumas food grade selama perakitan ulang, dan melakukan verifikasi kalibrasi dua mingguan menggunakan timbangan laboratorium yang dikalibrasi untuk menjaga toleransi pengoperasian dalam ±0,25%.

Perbaikan yang Telah atau Sedang Dirancang untuk Dilakukan Mesin Saat Ini

Desain mesin pengisian saat ini sangat berfokus pada arsitektur katup non-kontak yang higienis, otomatisasi penuh Clean-in-Place (CIP) dan Sterilize-in-Place (SIP), kontrol kinematik berbasis servo, dan diagnostik prediktif IoT Industri 4.0 digital.

Lanskap operasional sistem mesin pengisian otomatis sedang mengalami kemajuan teknologi yang pesat. Persyaratan industri modern memprioritaskan keamanan pangan, kemampuan adaptasi format yang cepat, dan pengurangan biaya pemeliharaan. Salah satu perbaikan teknik utama dalam sistem mesin pengisian modern adalah peralihan ke desain katup cair non-kontak. Nosel katup pengisian tradisional mengandalkan kontak fisik antara bagian bawah katup dan lapisan akhir wadah untuk memulai aliran produk. Desain mesin pengisian ultra-bersih kontemporer menggunakan pengaliran cairan non-kontak dan kontrol pengukur aliran, memastikan tidak ada komponen yang menyentuh leher botol. Hal ini sepenuhnya menghilangkan risiko kontaminasi silang dan bahaya patahnya leher botol selama pengoperasian pembotolan berkecepatan tinggi.

Otomatisasi Clean-in-Place (CIP) dan Sterilize-in-Place (SIP) mewakili lompatan besar lainnya dalam evolusi mesin pengisian. Unit mesin pengisi generasi lama memerlukan pembongkaran jalur cairan, blok katup, dan manifold secara manual untuk sanitasi harian. Arsitektur mesin pengisi modern mengintegrasikan sistem penentuan posisi cangkir CIP otomatis. Di bawah kendali PLC, aktuator pneumatik secara otomatis menempatkan cangkir pengumpul sanitasi di bawah setiap nosel pengisian, menciptakan sirkuit loop tertutup yang tertutup. Sanitasi cairan, pencucian alkali, dan siklus uap super panas (hingga 135°C) melalui pipa internal secara otomatis, mengurangi jam kerja manual lebih dari 80% sekaligus memastikan kepatuhan keselamatan mikrobiologis yang dapat dilacak sepenuhnya.

Selain itu, track cam mekanis dan hubungan pneumatik semakin banyak digantikan oleh penggerak servo multi-sumbu. Dalam mesin pengisian modern yang digerakkan oleh servo, profil perendaman nosel, kecepatan pembukaan katup cairan, dan pengindeksan wadah dapat diprogram secara independen melalui HMI layar sentuh pusat. Saat mengganti tinggi atau volume botol, operator cukup memilih resep yang sudah disimpan sebelumnya di HMI. Mesin pengisian secara otomatis menyesuaikan profil pengisian internal dari bawah ke atas agar sesuai dengan karakteristik pembusaan cairan, sehingga secara drastis mengurangi percikan produk dan waktu henti pergantian. Fitur-fitur canggih ini diintegrasikan secara luas ke dalam canggih solusi lini pembotolan otomatis yang dirancang untuk fasilitas pengemasan kontrak multi-produk.

Peningkatan fungsional modern pada platform mesin pengisian industri saat ini meliputi:

1. Pengisian dari Bawah ke Atas Bermotor Servo : Untuk mengelola cairan yang rentan terhadap aerasi tegangan permukaan atau berbusa, nosel mesin pengisi diturunkan ke dasar wadah sebelum pemberian dosis. Nosel kemudian naik secara sinkron dengan naiknya permukaan cairan, menjaga ujung nosel tetap terbenam tepat di bawah batas fluida untuk menghilangkan jebakan udara.

2. Isolasi Penutup Kabinet Higienis : Sistem mesin pengisian aseptik canggih beroperasi di dalam ruang bersih aliran laminar berfilter HEPA atau lemari bertekanan positif terisolasi. Modul sterilisasi uap hidrogen peroksida (VHP) terintegrasi terus-menerus mendekontaminasi lingkungan internal housing selama proses produksi berkecepatan tinggi.

3. Diagnostik Prediktif Sensor Cerdas : Rangkaian sensor IoT yang tertanam di penggerak utama mesin pengisi memantau suhu bantalan, frekuensi getaran, dan penurunan tekanan udara secara real-time. Pemrosesan tepi algoritmik memprediksi keausan mekanis pada segel katup dan penggerak utama sebelum terjadi kegagalan besar, sehingga mengubah paradigma pemeliharaan dari paradigma reaktif ke paradigma prediktif.

Wawasan Desain & Preferensi Pasar : Mengapa platform mesin pengisian modern dibuat dengan permukaan atas yang miring dan penutup ruang bersih tanpa bingkai? Umpan balik operasional dari produsen makanan dan minuman Eropa menyoroti bahwa permukaan horizontal datar memerangkap genangan air dan residu kimia setelah pencucian bertekanan tinggi, sehingga mendorong pertumbuhan biofilm bakteri. Rangka mesin pengisi modern dilengkapi permukaan baja tahan karat 304/316L yang dapat dikeringkan sendiri dengan penutup listrik berperingkat IP69K, yang memenuhi pedoman pemrosesan higienis yang ketat secara global.

Pemilihan Mesin Pengisian yang Tepat

Memilih mesin pengisi yang tepat memerlukan evaluasi menyeluruh terhadap viskositas fluida, target kecepatan lini produksi, sifat struktur wadah, frekuensi pergantian, dan total biaya kepemilikan selama siklus hidup peralatan.

Berinvestasi pada mesin pengisi komersial memerlukan keseimbangan target produksi jangka pendek dengan fleksibilitas operasional jangka panjang. Metrik teknik utama saat menentukan mesin pengisi adalah perilaku fluida pada suhu sekitar dan suhu pemrosesan. Fluida non-Newtonian, seperti cat tiksotropik atau saus pengencer geser, menunjukkan profil viskositas yang berubah ketika terkena gaya geser di dalam saluran umpan. Insinyur pengemasan harus mengevaluasi apakah mesin pengisian gravitasi memberikan laju aliran yang memadai, atau apakah piston perpindahan positif atau mesin pengisian peristaltik diperlukan untuk memaksa produk melewati manifold takaran tanpa mengubah sifat struktur cairan.

Kriteria pemilihan sekunder melibatkan dimensi wadah, geometri ujung leher, dan batasan fisik material. Botol plastik PET yang ringan memerlukan penanganan yang hati-hati dalam mesin pengisian putar berkecepatan tinggi untuk mencegah dinding samping tertekuk selama kontak katup. Botol kaca tahan terhadap gaya leher vertikal yang tinggi, sehingga cocok untuk tekanan katup mekanis yang berat, namun botol ini menimbulkan potensi risiko pecahan kaca yang memerlukan sistem pembilasan otomatis. Mengevaluasi dinamika wadah ini memastikan mesin pengisian yang dipilih dilengkapi dengan mekanisme penanganan wadah yang sesuai, seperti pegangan pegangan leher atau alas pendukung dari bawah ke atas.

Selain itu, penghitungan total biaya kepemilikan (TCO) harus mempertimbangkan lebih dari sekadar belanja modal awal. Pengeluaran operasional, termasuk konsumsi listrik, kebutuhan udara bertekanan, penggunaan air pencuci, dan penggantian peralatan segel, berdampak signifikan pada profitabilitas jangka panjang. Menerapkan teknologi mesin pengisian cairan serbaguna yang dirancang dengan komponen tanpa alat yang dapat dilepas dengan cepat mengurangi waktu pergantian resep dari hitungan jam menjadi menit, memaksimalkan efektivitas peralatan secara keseluruhan (OEE) di fasilitas produksi dengan campuran tinggi dan fleksibel.

Ketika secara sistematis memilih mesin pengisi industri untuk fasilitas pemrosesan baru, para insinyur harus menerapkan protokol terstruktur berikut:

1. Karakterisasi Fluida dan Pemetaan Reologi : Melakukan pengujian laboratorium komprehensif untuk mengukur kepadatan produk, kurva viskositas pada suhu pemrosesan, tegangan permukaan, dan distribusi ukuran partikel. Cocokkan titik data ini dengan dimensi lubang katup mesin pengisi calon untuk mencegah penyumbatan atau degradasi geser fluida.

2. Analisis Throughput dan Line Balancing : Menghitung kecepatan container per menit (CPM) yang diperlukan berdasarkan target output tahunan dan struktur shift. Pastikan kapasitas tetapan mesin pengisi yang dipilih melebihi kapasitas hembusan hulu dan pembatasan hilir sebesar 10-15% untuk menjaga keseimbangan kinetika saluran tanpa membuat peralatan hilir kelaparan.

3. Evaluasi Fleksibilitas dan Pergantian : Menilai langkah mekanis yang diperlukan untuk beralih antara ukuran botol dan resep cairan yang berbeda. Mesin pengisian modern yang dilengkapi dengan penyesuaian servo digital dan roda bintang perubahan cepat berkode warna meminimalkan waktu henti, membuat produksi jangka pendek berjalan layak secara ekonomi.

Kesimpulannya, pemilihan mesin pengisian yang optimal bergantung pada penyelarasan prinsip pengukuran mekanis dengan reologi fluida dan batasan wadah pengemasan. Baik menggunakan mesin pengisian gravitasi yang kuat untuk minuman bening, mesin pengisian piston presisi untuk pasta kental yang padat, atau mesin pengisian pengukur aliran yang canggih untuk pemrosesan dengan kemurnian tinggi yang fleksibel, analisis variabel operasional secara menyeluruh menjamin efisiensi produksi maksimal, kepatuhan terhadap peraturan kebersihan, dan kinerja jangka panjang yang dapat diandalkan.
